一、鞋业产线痛点与机器视觉的革新价值
在鞋类制造过程中，传统人工质检存在效率低（平均检测速度≤2双/分钟）、漏检率高（约8%-12%）等问题。而基于机器视觉的智能检测系统，通过高精度图像采集与AI算法分析，可实现每秒5-8双鞋面缺陷检测，准确率高达99.6%。工控机作为核心算力载体，需满足多相机同步控制、实时图像处理及复杂环境适应性三大核心需求。

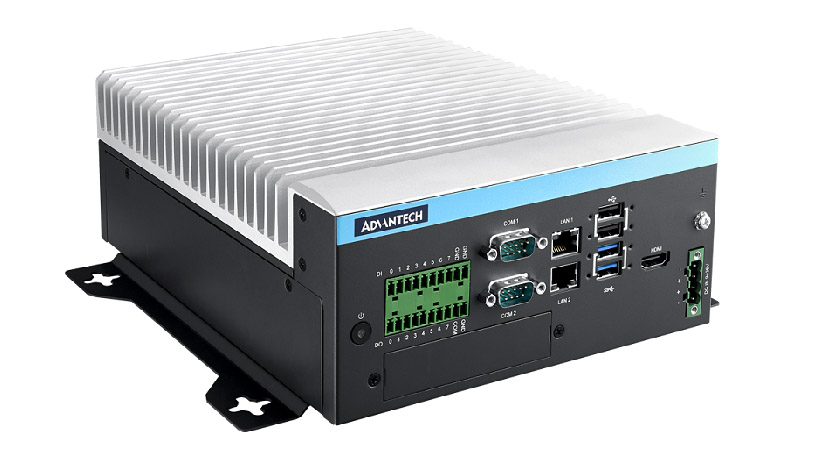

二、研华MIC-7530AI工控机解决方案
1. 硬件配置选型推荐
| 组件类型 | 型号推荐 | 核心特性 |
|---|---|---|
| 工控主机 | 研华MIC-7530AI | 支持Intel Core i7-12700H处理器，6×PCIe x4插槽，可扩展GPU加速卡 |
| 工业主板 | AIMB-788 | 兼容第12代Intel CPU，支持4×RS-485隔离串口，16路GPIO |
| 图像采集卡 | PCIE-1816H | 8通道Camera Link接口，支持12-bit高动态范围成像 |
| 工业交换机 | EKI-5528I | 8端口千兆网口，支持IEEE 1588精确时钟同步，保障多相机数据同步性 |
| 温控系统 | FPM-5180G风扇模组 | IP54防护，支持0-60℃宽温运行，适应鞋厂高温胶水挥发环境 |
2. 系统功能架构
图像采集层：通过Basler ace2相机阵列捕获鞋面、鞋底多角度高清图像，分辨率达500万像素
数据处理层：MIC-7530AI搭载Intel OpenVINO工具包，实现深度学习模型加速，可识别开胶、断线等12类缺陷
控制执行层：通过RS-485总线联动机械臂，自动分拣不良品至返修区，响应延迟＜50ms
三、典型应用场景与效益分析
案例：福建某运动鞋代工厂智能化升级
项目背景
原产线依赖30名质检员三班倒作业，月均人工成本超18万元，且客户投诉率长期高于3%。
解决方案
硬件部署：8台MIC-7530AI工控机组成分布式检测节点，每节点控制6台工业相机
算法优化：采用YOLOv5s轻量化模型，针对反光材质鞋面增加偏振光补偿算法
系统集成：通过研华WebAccess平台实现全产线数据可视化，异常工位定位精度达±5cm
实施效果
| 指标项 | 改造前 | 改造后 | 提升幅度 |
|---|---|---|---|
| 检测效率 | 1200双/小时 | 4800双/小时 | 300% |
| 不良品漏检率 | 8.7% | 0.4% | 降低95% |
| 综合运维成本 | 23元/万双 | 8元/万双 | 下降65% |
四、行业选型建议
环境适配性：优先选择支持宽温（-10℃~60℃）与IP42防护的机型（如研华MIC-7500系列），应对鞋厂粉尘、胶水蒸汽环境25
扩展能力：预留至少3个PCIe插槽，便于后期增加3D视觉模块或光谱检测设备
软件生态：采用预装Windows 10 IoT系统的工控机，兼容Halcon、VisionPro等主流视觉开发平台
五、梵亚工控——工业智能化的践行者
深圳市梵亚科技有限公司专注工业自动化领域12年，是研华工控机合作伙伴。公司提供从硬件选型、算法优化到系统集成的全周期服务，在鞋服、3C、汽车零部件行业累计交付300+机器视觉项目。其自主研发的FY-VisionPro视觉中间件，可降低60%的算法开发周期，支持与研华MIC系列工控机无缝对接，助力企业快速实现质检智能化升级。
