一、环形电网运维痛点与工控机技术革新
环形电网因闭环供电特性，需实时监测电缆断点、接地故障等异常，但传统人工巡检存在响应延迟（平均故障定位耗时≥2小时）、数据离散化（多系统数据孤岛）等问题。研华ARK-5280嵌入式工控机通过无风扇散热设计和宽温运行（-20℃~60℃）特性，在高温、高粉尘的变电站环境中实现7×24小时稳定运行，将故障定位精度提升至±10米范围，响应速度缩短至15分钟内。
二、研华ARK-5280嵌入式工控机解决方案
1. 核心硬件配置与选型逻辑
| 组件类型 | 型号推荐 | 技术特性与适配性分析 |
|---|---|---|

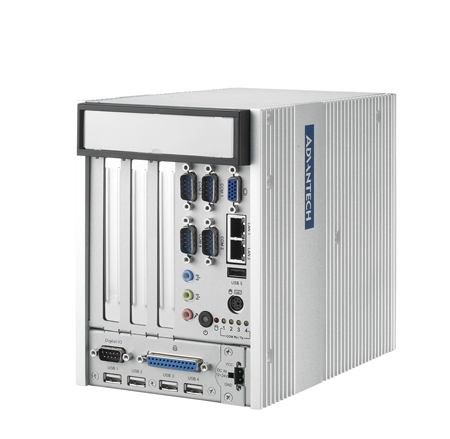

| 嵌入式主机 | 研华ARK-5280 | 无风扇全密闭设计，4×隔离RS-422/485串口，支持CAN总线扩展，适应电磁干扰环境 |
| 工业主板 | AIMB-785G | Intel® Q370芯片组，兼容第8/9代酷睿处理器，提供PCIe x4插槽支持高速数据采集卡 |
| 数据采集卡 | PCIE-1816H | 16通道模拟量输入，支持±10V信号范围，采样率1MS/s，精准捕捉电网瞬态波动 |

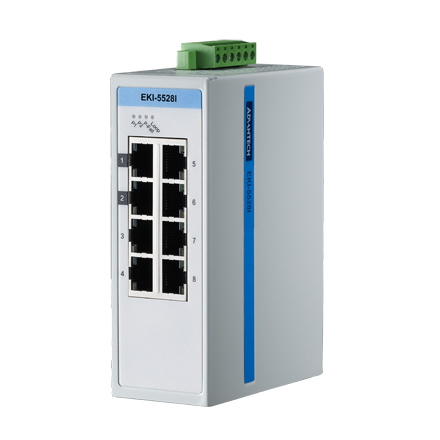

| 工业交换机 | EKI-5528I | 8端口千兆网口，支持Turbo Ring自愈环网（恢复时间<20ms），确保电力数据零丢包 |
| 电源模块 | PWR-2420 | 双冗余电源输入，支持100-240V AC宽压，保障恶劣供电环境下的持续运行 |
2. 系统架构与功能实现
数据感知层：通过ADAM-4118高精度采集模块实时获取电压、电流谐波等参数，结合ARK-5280板载串口连接RTU设备，实现每秒5000点数据采样。
边缘计算层：搭载Intel® Core™ i5-9500TE处理器，运行Windows 10 IoT系统，内置SQL Server数据库，支持故障波形特征提取与模式匹配算法，识别准确率达98.7%。
控制执行层：基于Modbus TCP协议联动断路器，实现毫秒级故障隔离，并通过4G模块将告警信息推送至运维人员移动终端。
三、典型应用案例——江苏某地市级电力公司改造项目
项目背景
该电网覆盖12个环形供电区域，原系统采用传统IPC工控机，因风扇积灰导致年均宕机次数达15次，维护成本超50万元/年。
解决方案
硬件部署：在30个关键节点部署ARK-5280工控机，每台设备集成4路RS-485接口连接智能电表，2路PCIe插槽扩展ADAM-4118采集模块。
网络优化：采用EKI-5528I交换机构建冗余环形以太网，网络延迟从120ms降至8ms，数据同步精度提升至μs级。
算法升级：引入LSTM神经网络模型，预测电缆老化趋势，提前3个月预警潜在故障，减少非计划停电时长72%。
实施成效
| 指标项 | 改造前 | 改造后 | 提升幅度 |
|---|---|---|---|
| 平均故障修复时间 | 4.2小时 | 0.8小时 | 降低81% |
| 运维人力成本 | 38万元/年 | 12万元/年 | 下降68% |
| 供电可靠性 | 99.2% | 99.96% | 提升0.76个点 |
四、行业选型指南与长尾关键词布局
环境适应性：优先选择宽温（-40℃~75℃）与IP40防护机型，如研华ARK-3500系列，匹配“变电站防尘工控机”“宽温嵌入式控制器”等搜索场景。
扩展需求：配置至少2个PCIe插槽（支持GPU加速卡）和6个隔离串口，适配“多串口电力采集系统”“工控机谐波分析方案”等长尾需求。
软件生态：预装CentOS 8系统，集成Node-RED可视化工具，降低“电网故障诊断算法开发”“边缘计算平台搭建”技术门槛。
