在工业4.0浪潮下，全球制造业正经历从“设备孤岛”向“全链路互联”的转型。据工信部统计，2025年我国工业互联网核心产业规模将突破1.2万亿元，而设备联网率不足45%仍是主要瓶颈。传统单网口工控机在应对多系统协同、实时数据融合时频现带宽拥堵与协议冲突，成为制约智能工厂落地的关键痛点。研华科技以多网口架构工控机为核心，通过多协议兼容、边缘-云端协同及工业级可靠性三大技术支点，为能源、交通、制造等领域构建高可靠、低时延的工业神经网络。
一、为什么工业互联网需要多网口工控机？
1. 破解数据孤岛，实现全域协同
在智慧工厂中，一条产线需同时接入PLC控制网络（Profinet）、视觉检测系统（GigE Vision）、环境传感器（Modbus TCP）及MES数据平台（OPC UA）。传统单网口方案需额外部署交换机和协议网关，不仅增加故障点，更导致指令响应延迟高达50ms以上。研华多网口工控机通过原生4-8个千兆网口，实现“一机直连多系统”，将通讯延迟压缩至5ms内。
2. 保障关键业务永不中断
某汽车零部件厂的教训：当生产线网络因交换机故障瘫痪时，单网口工控机无法切换链路，导致2小时停产损失240万元。研华双网口冗余设计（如ARK-3530L）支持链路聚合（IEEE 802.3ad）与快速环网恢复（ERPS/<0.1s），确保关键数据通道永续运行。
3. 简化部署，降低TCO
化工企业案例显示，采用研华6网口工控机IPC-610H替代传统“工控机+交换机”方案，机柜空间占用减少60%，布线成本下降45%，运维复杂度降低70%。
二、场景化解决方案：多网口如何驱动行业智能化

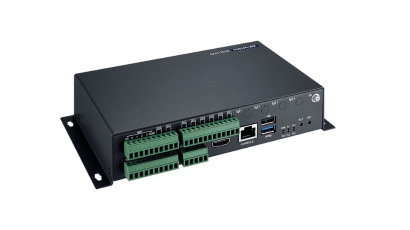

场景1：食品饮料厂网络架构升级——ECU-1170国产化多功能网关的协议融合实践
达能美国杰克逊维尔工厂投资6500万美元扩建智能产线时，面临200+设备跨品牌互通难题：西门子PLC（Profinet）、灌装阀（EtherNet/IP）、包装机（Modbus TCP）需实时协同。
方案核心：
采用研华ECU-1170边缘网关（国产OpenHarmony系统），配置8个千兆网口+20路DI/DO
通过内置协议库直连三菱FX5U PLC（端口1）、施耐德灌装阀（端口2）、梅特勒托利多称重仪（端口3）
数据整合：将灌装精度、封口温度、流水线速度数据汇聚至本地SQL数据库，经5G模块上传至Azure云平台
成效：
灌装量波动从±5ml降至±0.8ml，年原料节约200吨
协议转换时延<15ms，OEE提升22%
场景2：智能电网国产化改造——ARK-3530L无风扇工控机的电力可信网络
国家电网某换流站需满足《电力监控系统安全防护规定》要求，实现调度网、设备网、视频监控网三网物理隔离。
方案核心：
部署研华ARK-3530L工控机（国产飞腾D2000/8核），搭载6个独立网口
网络划分：
网口1（安全I区）：连接继电保护装置（IEC 61850协议）
网口2（安全II区）：接入SCADA系统
网口3（安全III区）：联动视频巡检机器人
安全加固：内置TPM 2.0芯片+国密SM4算法加密数据流
成效：
通过电科院EMC四级认证，-40℃低温启动成功率100%
三网数据传输零交叉，满足等保2.0要求

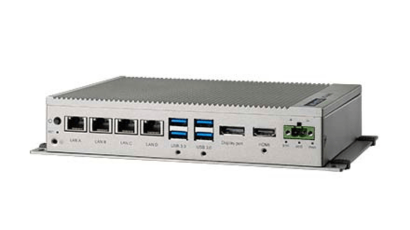

场景3：离散制造业5G柔性产线——UNO-2484G嵌入式工控机的边缘计算枢纽
徐福记沙琪玛产线需同时协调6台AGV、3套机械臂及视觉质检系统，对网络时延要求苛刻。
方案核心：
选用研华UNO-2484G工控机（i7-1185GRE/32GB），扩展双5G模组+4千兆网口
网络架构：
网口1：连接EtherCAT主站控制机械臂（周期≤1ms）
网口2：接入基恩士CV-X系列视觉相机（GigE Vision）
5G网络1：AGV调度系统（uRLLC低时延切片）
5G网络2：实时上传生产数据至WISE-IoT平台
成效：AGV避障响应速度提升至50ms，产线换型时间缩短80%
视觉检测数据本地处理，带宽成本降低60%
三、行业定制化选型指南：匹配场景的硬件配置
根据不同行业需求，推荐三类高性价比方案：
| 应用场景 | 核心工控机 | 主板型号 | 网络扩展方案 | 操作系统 |
|---|---|---|---|---|
| 高温潮湿环境 | UNO-430-E1A | MB-9V36 | 外挂EKI-5525I工业交换机 | Linux Ubuntu 22.04 |
| 多协议转换枢纽 | ECU-1170 | AIMB-705 | 原生8网口+PCIe-1671串口卡 | OpenHarmony 3.0 |
| 机器视觉集成 | MIC-75AI | AIMB-508 | 双光口+4电口+RTX 4090 GPU | Windows IoT 2024 |
选型关键考量：
电磁兼容性：汽车电子车间首选支持ISO 7637-2标准的机型（如ARK系列）
实时性能：运动控制场景需配备Intel TCC时序协调技术（i7-1185GRE起）
国产化要求：电力/政务项目推荐飞腾D2000+OpenHarmony组合
四、技术演进：从连接器到智能边缘节点
1. TSN（时间敏感网络）落地加速
研华新一代APAX-5580工控机集成IEEE 802.1Qbv协议，通过硬件级时钟同步，使运动控制指令抖动≤1μs，已应用于锂电卷绕机精密张力控制场景。
2. 5G+AI融合网关兴起
ECU-150系列支持5G双卡聚合，结合内置Edge AI SDK（如TensorFlow Lite），实现机场跑道异物检测的端到端时延<100ms，较4G方案提升5倍。
3. 零信任安全架构
基于国密算法的IPC-610H-5G工控机，通过“端口-设备-用户”三重认证，阻断OT网络99.2%的APT攻击。
