某汽车厂因4U工控机风扇停转，产线高温宕机8小时损失千万——工业现场的风扇故障，从来不是小问题。
在高温、粉尘、震动的工业环境中，4U工控机的风扇动力不足堪称“隐形杀手”。据统计，散热失效导致的工控机故障占比高达42%，其中风扇问题占主导。粉尘堵塞、电压波动、轴承老化等问题不仅引发设备过热宕机，更可能烧毁CPU主板，造成不可逆损失。
一、故障根源：四大工业场景下的致命诱因

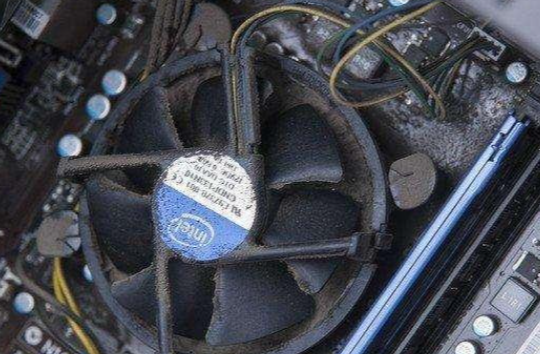

1. 粉尘堵塞——风扇的“慢性窒息”
工控机在金属加工、矿山等场景运行半年后，散热鳍片粉尘厚度可达3mm，导致进风量下降60%。典型症状：风扇转速飙升但出风微弱，CPU温度突破90℃阈值。
2. 轴承老化与电路故障
机械磨损：风扇连续运行2万小时后，轴承润滑油干涸，摩擦阻力增大，转速下降30%以上；
电压波动：DC12V电源输出波动±10%时，PWM调速信号紊乱，风扇反复启停。
3. 设计缺陷的连锁反应
风道冲突：部分4U机箱的硬盘架阻挡进风路径，局部高温区达75℃；
单点散热瓶颈：仅配置1个出风扇的机型，无法应对i7/i9处理器130W的TDP释放。
案例警示：某光伏监控站因风扇被沙尘卡死，主板电容鼓包，维修成本超设备原值50%。
二、紧急修复：三步快速恢复风扇动力

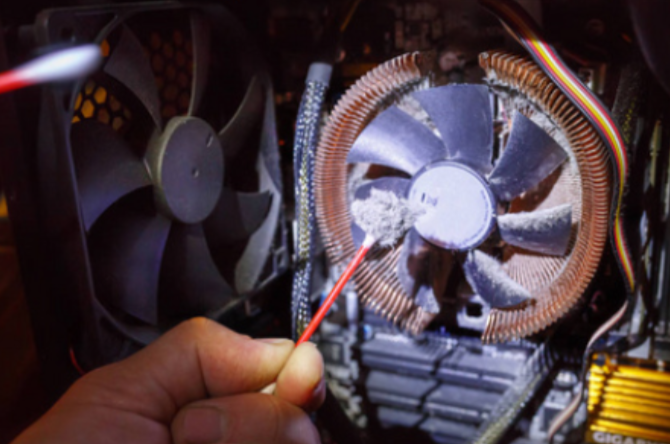

步骤1：深度清灰——粉尘清零行动
工具清单：压缩空气罐（压力＜0.2MPa）+ 工业吸尘器 + 尼龙刷；
操作要点：
拆下风扇，用毛刷清除扇叶积灰；
反向吹扫散热鳍片，确保粉尘从进风口排出；
散热膏重涂（推荐信越7921，导热系数≥6W/m·K）。
步骤2：电路故障精准打击
| 故障类型 | 诊断工具 | 修复方案 |
|---|---|---|
| 电源电压异常 | 万用表 | 更换DC-DC模块，输出偏差≤±3% |
| PWM信号中断 | 示波器 | 短接黄线（+12V）与红线（PWM） |
| 电容鼓包 | 目检+ESR表 | 更换固态电容（寿命5万小时） |
步骤3：风扇更换选型指南
工业级风扇必选参数：
IP55防护等级（防尘防水）
双滚珠轴承（寿命6万小时）
转速≥4000 RPM（如Delta AFB1212HH）
三、长效优化：散热系统改造三大利器
1. 风道重构：颠覆传统散热效率
前进后出改侧进上出：增加顶部涡轮风扇，风速提升40%；
分区隔离：用亚克力板分隔CPU/硬盘区，避免热流短路。
2. 智能调速——告别噪音与过热的博弈
方案1：BIOS设定温控曲线（例：60℃时风扇满转）；
方案2：加装PWM调速模块（如淘宝温控器），通过热敏电阻实时调节；
经济方案：串联电阻降压至7V，噪音直降15dB（成本＜¥10）。
3. 电源强化：从根源杜绝波动
选用宽压输入电源（9-36VDC），适配不稳定电网；
增加钽电容滤波模块，抑制电压尖峰。
四、终极方案：无风扇工控机的替代革命
当传统散热无法满足极端环境时，无风扇工控机以零机械故障征服市场：
1. 技术原理：被动散热的工业魔法
三维鳍片导热：宝德IPC-901S通过铝合金压铸机身，热量均匀传导至外壳；
热管均温技术：天迪工控MPC系列采用铜管快速导出CPU热量。
2. 场景适配性对比
| 参数 | 传统4U工控机（带风扇） | 无风扇工控机 |
|---|---|---|
| 防尘等级 | IP40（需定期清灰） | IP65（全密封） |
| 故障间隔 | 2万小时 | 10万小时+ |
| 噪音值 | 45-55dB | 0dB |
| 温度耐受 | 0℃~45℃ | -40℃~85℃ |
成本测算：3年TCO中，无风扇机型综合成本低45%（省电费+零维护+避免停产损失）。
五、预防性维护：让风扇故障率归零的工业级指南
硬件巡检清单
| 周期 | 项目 | 标准 | 工具 |
|---|---|---|---|
| 每日 | 监听异常噪音 | ＜40dB | 分贝仪 |
| 每月 | 进风口滤网清洁 | 透光率＞80% | 照度计+压缩空气 |
| 每季度 | 风扇轴承润滑 | 注油量0.2ml | 精密注油器 |
| 每年 | 电源纹波检测 | +12V输出波动＜120mV | 示波器 |
智能监控闭环
部署研华WISE-PaaS/DeviceOn平台，实时监测三项核心参数：
风扇转速偏离值（＞±15%触发告警）；
CPU温度梯度（每分钟升温＞3℃即预警）；
电容ESR值（＞10Ω需更换）。
从被动维修到主动免疫
4U工控机的散热困境，本质是机械可靠性与环境适应性的博弈。当传统风扇方案在粉尘、震动、腐蚀中步履蹒跚，无风扇嵌入式工控机正以全密封设计、军工级宽温、零维护成本重塑工业标准。
