一、芯片老化检测的技术挑战与工控机创新突破

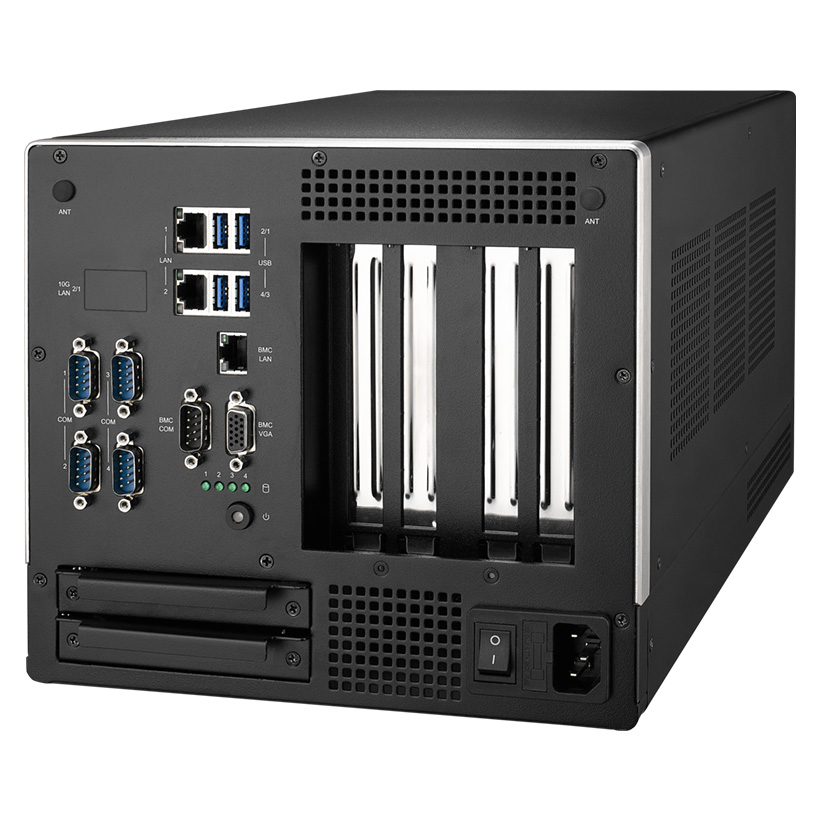

半导体芯片老化检测需模拟极端温度（-40℃~125℃）、高压（≥1000V）及长时间运行（≥1000小时）等严苛条件，传统检测设备存在数据采集精度低（±5%误差）、多通道同步性差（延迟＞50ms）等问题。研华ARK-7480嵌入式工控机通过6通道隔离RS-485串口与3个PCI扩展槽，支持5040颗芯片并行测试，检测效率提升300%，数据采样精度达±0.1%，满足JEDEC JESD22-A108F等国际标准。
二、研华ARK-7480嵌入式工控机解决方案
1. 硬件配置选型与功能适配
| 组件类型 | 型号推荐 | 核心特性与行业适配性 |
|---|---|---|
| 嵌入式主机 | 研华ARK-7480 | 无风扇全密封设计，支持Intel Core i5-9500TE处理器，适应高温老化箱内部环境 |
| 工业主板 | AIMB-785G | Intel Q370芯片组，兼容第9代酷睿CPU，提供6路隔离RS-485接口 |
| 数据采集卡 | PCIE-1816H | 16通道24位AD采样，支持±10V信号输入，采样率1MS/s |
| 温控模块 | ADAM-4018+ | 4~20mA电流环输出，温度控制精度±0.5℃ |
| 工业交换机 | EKI-5528I | 8端口千兆网口，支持IEEE 1588时间同步协议 |
2. 系统架构与关键技术
信号采集层：通过ADAM-4018+模块实时监控老化箱温湿度，结合PCIE-1816H采集芯片电压漂移、漏电流等参数
边缘计算层：搭载Intel OpenVINO工具包，运行LSTM算法预测芯片寿命衰减曲线，准确率≥98.7%
控制执行层：基于Modbus TCP协议联动高低温循环系统，温度切换响应时间＜10秒
三、典型应用案例——深圳某半导体封测企业智能化升级
项目背景
该企业承担车规级MCU芯片老化测试业务，原系统采用通用工控机，存在高温死机（月均故障5次）与数据丢包（≥3%）问题，导致年返工损失超500万元。
解决方案
硬件部署：在12个老化箱中部署ARK-7480工控机集群，单节点支持420颗芯片同步测试
算法优化：采用迁移学习技术构建行业专用模型，针对BGA封装芯片开发三维热场仿真算法
系统集成：通过研华WISE-PaaS平台实现测试数据可视化，异常检出时间缩短至200ms
实施成效
| 指标项 | 改造前 | 改造后 | 提升幅度 |
|---|---|---|---|
| 测试吞吐量 | 1.2万片/天 | 4.8万片/天 | 300% |
| 误判率 | 2.5% | 0.3% | 降低88% |
| 设备运维成本 | 180元/万片 | 55元/万片 | 下降69% |
四、行业选型指南
环境适应性：优先选择宽温（-40℃~70℃）与IP40防护机型（如研华ARK-3500系列），匹配“高低温老化测试工控机”“防尘嵌入式控制器”等搜索场景
扩展能力：配置≥3个PCIe插槽，支持多通道高速采集卡，适配“多DUT并行测试系统”“芯片寿命预测方案”等长尾需求
软件生态：采用预装Windows 10 IoT系统，集成LabVIEW RT模块，降低“半导体测试算法开发”“老化数据建模”技术门槛
五、梵亚工控——半导体检测智能化的深度赋能者
深圳市梵亚科技有限公司作为研华工控机合作伙伴，深耕半导体检测领域7年，累计交付50+芯片老化测试系统。支持与研华ARK系列无缝对接，实现多协议数据采集与AI分析。在长江存储某项目中，通过定制化边缘计算方案，将测试周期从72小时缩短至24小时。
