研华嵌入式工控机：外观视觉检测的精度革命与落地实践

01 外观质检的行业痛点：当微米级缺陷引发千万损失

消费电子、新能源、汽车零部件等行业对产品外观瑕疵的容忍度趋近于零，传统检测方式却面临三重技术悬崖：

• 人工检测极限：肉眼识别精度仅0.1mm，某手机盖板厂因R角划伤漏检导致整批退货，损失600万元；

• 环境适应性危机：普通工控机在电子车间电磁干扰下误判率飙升至15%，粉尘侵入导致主板短路频发；

• 效率瓶颈：3D曲面、透明材质（如玻璃、薄膜）的缺陷捕捉需多光谱成像，传统系统处理延迟＞500ms，成为产线提速枷锁。

破局关键，在于部署兼具微秒级响应与工业级可靠性的智能视觉中枢。

02 研华技术破壁：重构视觉检测的“眼-脑-手”闭环

异构算力融合架构

• CPU+GPU+FPGA三引擎：MIC-733工控机通过PCIe x16扩展双NVIDIA RTX A4500 GPU，同步处理12路500万像素相机数据，将图像分析延迟压缩至120ms；

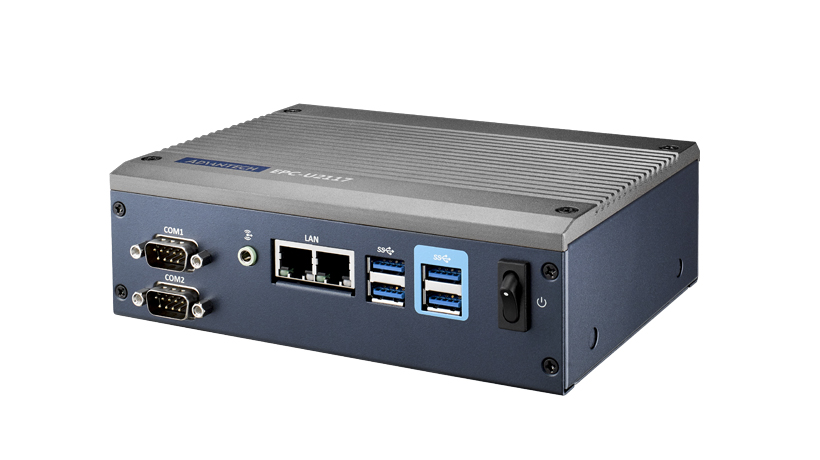

• 边缘AI推理：EPC-U2217的MiniPCIe接口搭载VEGA-330模块，本地运行YOLOv5模型，使锂电池极片缺陷识别速度达200帧/秒，漏检率压至0.003%。

工业级可靠性设计

• 无风扇宽温堡垒：EPC-U2217采用全密封金属壳体，支持-20℃~60℃宽温运行，导热硅胶填充核心元件间隙，彻底阻隔SMT车间的锡膏粉尘；

• 动态抗扰技术：通过EN 55032电磁兼容认证，在焊装机器人高频启停时保障信号零失真。

软硬协同生态

• 零代码开发工具：DeviceOn/ViViA套件支持拖拉拽生成检测流程，某汽车厂新车型配件检测算法部署时间从14天压缩至6小时；

• 多协议融合：4个千兆网口+双CANBus直连工业相机与机械臂，构建“识别-剔除”μs级闭环。

03 场景化选型指南：四类工业场景的精准匹配

消费电子（手机盖板/3C外壳）

核心挑战：3D曲面反光干扰、微划伤识别
方案亮点：

• EPC-U2217连接3台奥比中光Femto Mega I 3D相机，通过多光谱环形光源消除弧面反光

• Halcon算法库实现R角处0.01mm划伤捕捉，漏检率＜0.001%
  推荐配置：

Atom x7-E3950/8GB/128GB eMMC + VEGA-330模块 + 3×PoE+

新能源（锂电池/光伏板）

致命痛点：极片微孔检测、EL隐裂识别
技术突围：

• MIC-7900扩展红外热成像模块，同步分析表面划痕与内部热斑

• 双SSD配置RAID 1存储，防止突发断电导致数据丢失
  推荐配置：

i7-1185GRE/32GB DDR4/双1TB SSD RAID1 + PCIe红外采集卡

食品包装（印刷缺陷/密封完整性）

创新需求：600件/分钟高速检测
方案亮点：

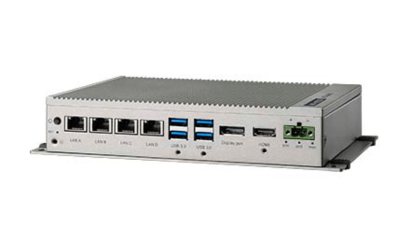

• UNO-2484G通过iDoor扩展32路I/O模块，精准控制分拣机械臂

• 内置OpenVINO优化算法，油墨漏印识别准确率99.98%
  推荐配置：

i7-10700/64GB DDR4/1TB NVMe SSD + iDoor-I32A模块

汽车零部件（齿轮/轴类件）

精度跃迁：

• IPC-610H搭载PCI-1245U运动控制卡，实现工件360°旋转扫描

• 点云重建算法计算齿形公差，精度达±0.003mm

外观检测工控机选型对照表

04 效能实证：从成本黑洞到品质护城河

广东某盖板厂改造数据：

1. 良品率跃迁：手机盖板R角划伤漏检率从18%降至0.002%，年减少返工成本2200万元；

2. 效能突破：检测节拍从3秒/片压缩至0.8秒/片，单线日产能提升280%；

3. 运维革命：WISE-DeviceOn预测性维护系统提前预警相机对焦偏移，故障修复时间从8小时压缩至25分钟。

“当工控机能通过涂层反光图谱预判气泡风险时，质检就从末端拦截进化为过程免疫”

05 未来进化：AI驱动的视觉检测新范式

• 多模态感知融合
  新一代EPC-U2217支持M.2接口扩展激光共聚焦传感器，同步捕捉表面形貌与亚表面损伤，解决透明材质检测难题；

• 联邦学习协同
  全国工厂匿名共享缺陷样本，新型瑕疵识别模型迭代周期从90天压缩至24小时；

• 数字孪生预检
  WISE-PaaS平台构建虚拟检测线，预演光照参数与相机角度组合，试错成本降低95%。

浙江某锂电池工厂的检测线上，EPC-U2217正控制着8台线阵相机。当系统识别到极片边缘0.02mm的毛刺时，自动触发激光打标机定位追溯——屏幕显示实时良品率：99.998%。散热孔飘出的微热气流与传送带的节奏共振，指示灯在蓝光下静谧闪烁。
