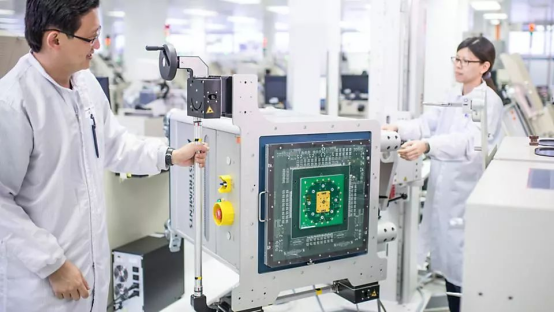

半导体缺陷检测是芯片制造的核心环节，直接影响产品良率与成本控制。以12英寸晶圆为例，单片晶圆含数万颗芯片，传统人工检测效率低（约2小时/片）、漏检率超3%68。随着制程向3nm迈进，行业对检测系统提出三大核心需求：
微米级检测精度：需识别0.1μm以下的微粒污染与线宽偏差；
多设备协同控制：同步接入AOI光学检测仪、电子束扫描仪、温控模块，兼容EtherCAT、GigE Vision等协议；
洁净车间适应性：无尘环境（ISO 1级）要求工控机无风扇设计，且电磁兼容性达VCCI Class A标准。
研华4U工控机解决方案与硬件选型
核心设备推荐
针对半导体检测场景，推荐研华 IPC-610H 4U上架式工控机，搭配以下组件构建高可靠检测平台：
| 组件类型 | 推荐型号 | 核心特性 |
|---|---|---|

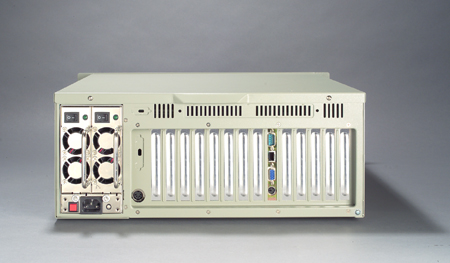

| 工控机 | IPC-610H | 全钢机箱IP40防护，支持-10~50℃宽温运行，15个扩展槽适配多块AI加速卡与采集卡 |
| 工业主板 | AIMB-705 | 兼容Intel第12代酷睿/至强处理器，双2.5G网口支持TSN网络，PCIe 5.0接口实现4K视频流处理 |
| CPU | Intel Xeon W-1390P | 8核16线程，支持AVX-512指令集加速图像处理算法，浮点运算能力达1.5TFLOPS |
| AI加速卡 | MIC-733-AO | 搭载NVIDIA Jetson AGX Orin，算力275TOPS，支持实时缺陷分类模型推理 |
| 隔离交换机 | EKI-5528I | 支持IEEE 1588时钟同步，降低多设备协同延迟至50μs，PoE+供电减少布线复杂度 |
| 系统与软件 | Ubuntu 22.04 + OpenVINO | 集成深度学习算法库，支持缺陷特征提取与分类模型优化 |
方案优势：
抗干扰设计：全封闭机箱与镀锌钢板屏蔽层，可抵御20kV静电脉冲，电磁噪声抑制≥90dB；
高效扩展：通过PCIe插槽扩展16通道图像采集卡（如PCIE-1816H），支持32台相机同步触发，吞吐量达1200帧/秒；
智能运维：WISE-PaaS平台实现500+节点远程固件升级，故障预警准确率≥95%，MTTR缩短至15分钟。
行业应用案例
案例1：12英寸晶圆AI视觉检测系统升级
某头部晶圆厂采用IPC-610H工控机集群，实现突破性成果：
检测效率提升：通过EtherCAT总线同步控制8台电子束扫描仪，单晶圆检测时间从120分钟降至18分钟；
精度突破：集成OpenVINO工具包优化YOLOv7模型，缺陷识别准确率从92%提升至99.3%，误判率降低70%；
环境适应性：在ISO 1级无尘车间连续运行1万小时无故障，粉尘侵入量≤0.1mg/m³。
案例2：第三代半导体碳化硅衬底缺陷分析
部署研华工控机与高分辨率红外相机（FLIR X8580），实现：
热斑检测：通过AI算法分析衬底热分布，定位微裂纹与晶格畸变，检测灵敏度达0.05μm；
数据追溯：双NVMe SSD组成RAID 5阵列，存储5年检测数据，支持工艺参数反向优化；
能效管理：动态调节CPU频率，待机功耗≤25W，年节省电费超10万元。
梵亚工控：半导体检测领域的技术赋能者
深圳市梵亚科技有限公司作为研华工业自动化合作伙伴，专注为半导体行业提供全链条服务：
技术整合能力：自主研发多协议中间件，兼容KLA、应用材料等主流检测设备，降低系统集成复杂度；
场景化经验：累计交付30+半导体检测项目，涵盖晶圆前道检测、封装成品分析等场景；
快速响应机制：配备7×24小时技术团队，提供远程诊断与48小时现场支援，年均故障修复时效＜1.5小时。
通过研华IPC系列工控机与梵亚工控的深度协作，企业可构建高精度、高可靠性的缺陷检测系统，推动半导体制造向智能化、零缺陷转型。
