ATS(自动列车监控系统)是轨道交通信号控制的核心子系统,与ATP(列车自动保护)、ATO(列车自动驾驶)协同实现列车运行的全自动化管理。随着城市轨道交通网络密度的提升,ATS系统需应对多设备协议兼容性、高精度实时数据处理、极端环境适应性三大核心挑战:
协议兼容性复杂:需同步支持Modbus RTU、EtherCAT等工业协议,连接PLC、传感器、人机界面(HMI)等异构设备;
算力需求升级:实时处理列车位置跟踪、时刻表调整、故障报警等数据,传统设备响应延迟>50ms;

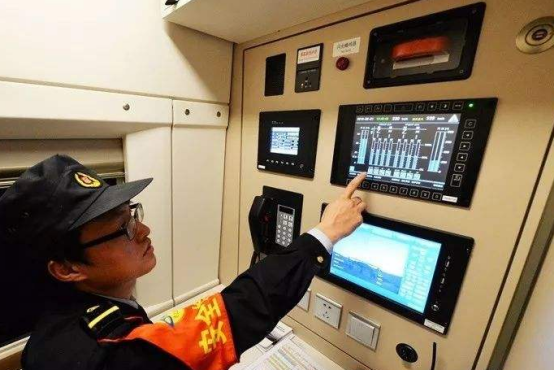

环境严苛性:地铁控制中心需耐受高温(60℃)、电磁干扰及24小时连续运行,普通工控机年故障率超15%。
二、研华工控机解决方案:ARK-3532嵌入式工控机

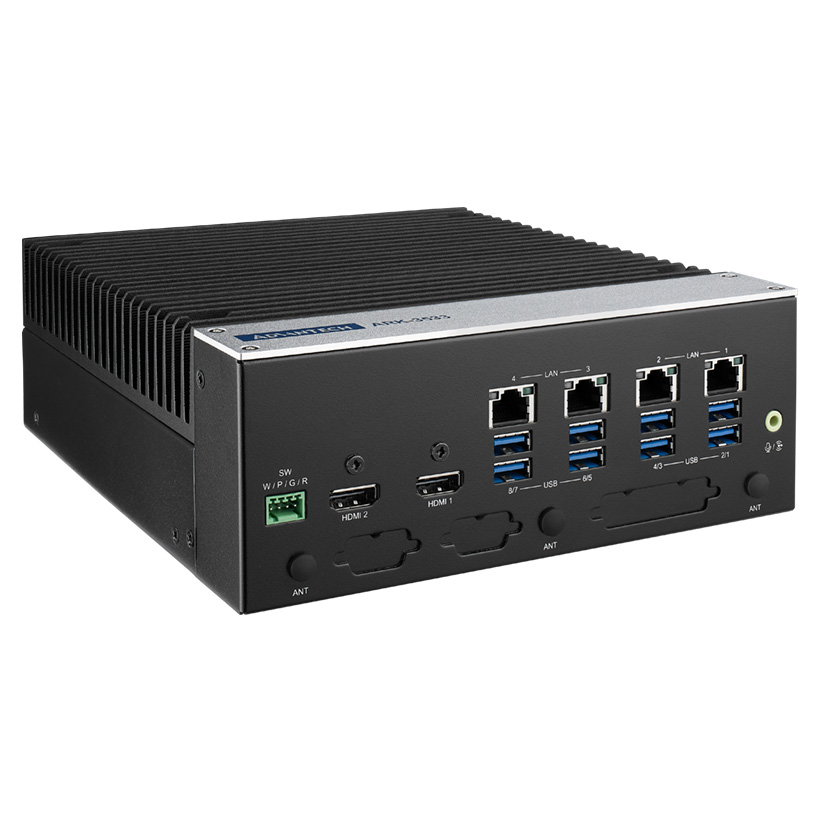

核心产品选型:研华ARK-3532
产品特性:
军工级可靠性:无风扇全密闭设计,支持-40℃~70℃宽温运行,通过5Grms抗振认证与IP40防护等级,适应地铁站高电磁干扰环境;
多接口扩展能力:板载8个RS-232/485串口、4个千兆网口(支持PoE+供电),兼容Modbus RTU、Profinet协议,可直连PLC控制器与ADAM系列数据采集模块;
高效算力支持:搭载Intel®第13代酷睿i5-13500H处理器(12核16线程),主频达4.7GHz,实时处理百万级列车定位数据与调度指令。
配套硬件推荐
组件类型 | 推荐型号 | 核心功能 |
---|---|---|
工控机 | 研华ARK-3532 | 多协议兼容、宽温运行、抗干扰设计 |
数据采集模块 | 研华ADAM-4117 | 16通道±0.05%精度模拟量输入,支持传感器信号采集 |
工业交换机 | 研华EKI-7559 | 8端口万兆光纤,支持TSN时间敏感网络与环网冗余 |
边缘AI模块 | 研华VEGA-430 | 集成NVIDIA Orin AGX,实现故障预测与数据建模 |
宽温存储 | 研华IMB-520 | -40℃~85℃运行,抗震抗硫化设计 |
操作系统 | Ubuntu Core 22 + Docker | 轻量化容器部署,支持算法快速迭代 |
三、行业应用案例:某一线城市地铁ATS系统国产化升级
项目背景
某城市地铁因传统工控机接口不足(仅4个串口),导致列车位置同步误差达±0.5%,高峰期调度延迟>30秒。项目需实现定位精度±0.1%、设备联网率100%,并通过国产化认证。
解决方案
硬件部署:
采用ARK-3532作为主控单元,通过ADAM-4117模块接入24路GNSS定位传感器;
部署EKI-7559组建光纤环网,连接16台PLC控制器,指令传输延迟<3ms;
集成VEGA-430模块运行LSTM算法,预测轨道设备磨损风险。
功能实现:
动态时刻表优化:基于客流数据实时调整发车间隔,调度效率提升40%;
双网冗余设计:主备网络切换时间<5秒,满足轨道交通高可用性标准;
能效管理:无风扇设计降低能耗30%,年节电10万度。
实施效果
列车定位精度提升至±0.05%,调度响应时间缩短至10秒;
系统通过国产化三级等保认证,年运维成本下降35%。
四、行业选型建议
针对ATS系统不同场景需求,推荐研华工控机适配方案:
核心调度中心:
工控机:ARK-3532(多串口+宽温)
搭配:VEGA-430 AI模块+EKI-7559交换机
车载控制单元:
工控机:UNO-348(紧凑型+抗冲击设计)
搭配:PCI-1245E运动控制卡+IMB-520工业存储
远程监测站点:
工控机:AMAX-5570E(模块化设计+低功耗)
搭配:ADAM-3600数据采集卡+EVA-2000无线传感器
五、企业赋能:梵亚工控的技术服务生态
深圳市梵亚科技有限公司作为研华工控机合作伙伴,深耕轨道交通领域7年,提供硬件定制开发、协议融合、边缘算法优化一站式服务。典型案例包括:
华南某地铁无人驾驶线路:集成ARK-3532与5G CPE,构建低时延数据传输网络,实现列车自动唤醒与休眠控制;
西北智慧交通枢纽:部署AMAX系列工控机集群,完成200+传感器数据实时分析,故障预警准确率>98%。
研华ARK-3532以多协议兼容性、边缘智能计算、军工级可靠性为核心优势,为ATS系统提供全生命周期管理方案。随着5G与数字孪生技术的深度融合,嵌入式工控机将推动轨道交通向“感知-决策-优化”闭环演进,助力智慧城市交通网络高效、安全运行。
