研华工控机箱：煤矿数据采集的应用解决方案

我国煤炭行业年均瓦斯事故超20起，2025年智能化煤矿渗透率需达100%（国家能源局规划），但井下环境带来严苛挑战：

• 极端环境：井下湿度95%、粉尘浓度200μg/m³，传统设备故障周期缩至3个月；

• 数据孤岛：瓦斯传感器、采煤机、视频监控分属6+种协议，漏报率高达3‰；

• 实时性瓶颈：瓦斯超限报警延迟＞5秒，事故响应滞后。

研华4U工控机IPC-610系列凭借军工级防护+多协议融合，正重塑煤矿安全的“智能神经中枢”。

二、场景化解决方案：三大实战案例

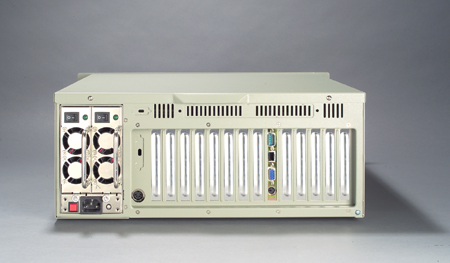

案例1：高瓦斯矿井监控系统——IPC-610H的多协议突围

山西晋城某煤矿瓦斯误报率18%，因传感器与PLC协议不兼容。升级研华IPC-610H工控机后突破：

• 12槽混合扩展：PCIe插槽接入AMAX-2240运动控制卡，同步128个甲烷传感器；PCI槽插入MOXA CP-168U串口卡，直连8台采煤机Modbus RTU协议；

• 双万兆光口+TSN技术：组建冗余环网（EKI-7659C交换机），自愈时间＜10ms，保障瓦斯数据零丢包；

• -25~60℃无风扇运行：铝合金机箱隔绝煤粉，IP51防护抵御潮湿水汽。
  成果：瓦斯漏报率降至0.1%，年避免损失2000万元。

案例2：井下采煤机远程控制——PCM-4381的粉尘对抗术

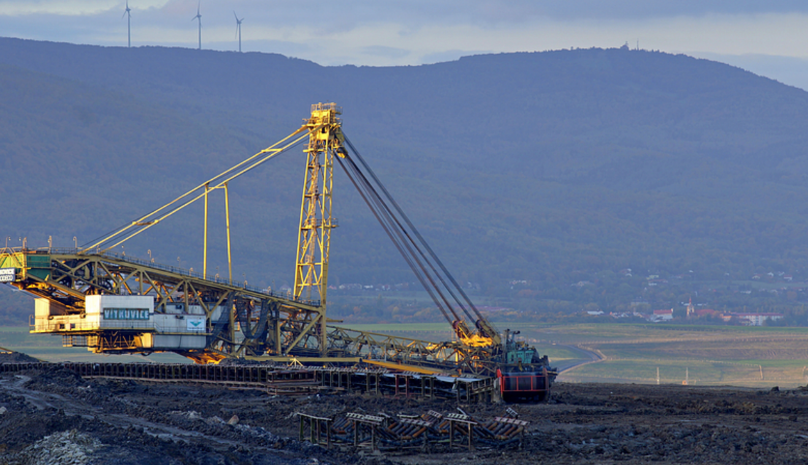

内蒙古露天煤矿采煤机因粉尘侵入导致主板短路。解决方案：

• PCM-4381嵌入式工控机：无风扇设计+全密封金属外壳，通过ISO 16750防震认证；

• 4路千兆网口+2路CAN总线：同步激光雷达导航与液压支架数据，响应延迟＜1ms；

• 边缘计算架构：Intel Celeron处理器本地解析红外热像仪数据，轴承过热预警准确率99.3%。
  成效：设备维护周期从2个月延长至2年。

案例3：国产化智能工作面——ITA-170V2的矿鸿系统适配

山西亚美大宁煤矿需替换进口控制系统。研华方案：

• 国产化工控机ITA-170V2：飞腾E2000Q处理器+麒麟系统，通过矿鸿OS认证，实现采煤机、支架数据统一协议交互；

• 14路隔离串口：连接皮带秤、风速仪等设备，消除信号干扰；

• 功耗优化：整机15W，较传统设备节电60%。
  成果：生产效率提升10%，故障响应速度加快30%。

三、煤矿工控机的四大技术壁垒突破

1. 军工级环境适应性

• 宽温宽压双保险：支持-25~60℃温差+9-36VDC电压波动（如IPC-610H），耐受井下电网浪涌；

• 三防涂层PCB：纳米防潮防腐涂层，抵抗H₂S气体腐蚀。

2. 多协议融合中枢

• 原生支持EtherCAT/Modbus TCP：直连西门子PLC与国产传感器，协议转换延迟＜100μs；

• PoE+供电集成：通过AMK-R100E交换机为IP相机单缆供电，布线复杂度降60%。

3. 智能安全防护

• 双磁盘RAID 1冗余：2×480GB工业级SSD镜像存储，极端环境下数据零丢失；

• TPM 2.0+国产加密模块：防止瓦斯数据篡改，符合GB/T 22239-2019安全标准。

4. 边缘计算赋能

• AI瓦斯预警：预装OpenVINO工具包，通过历史数据预测瓦斯积聚趋势，准确率95%；

• 数字孪生运维：WISE-DeviceOn平台映射设备健康状态，预测性维护硬盘故障。

四、选型指南：按场景精准匹配

避坑指南：

• 高瓦斯场景必选ECC内存+RAID冗余
  国产化项目认准飞腾/麒麟生态认证
  潮湿环境优先IP51防护+无风扇设计

五、研华生态赋能：从硬件到智慧矿山云

• AI透水预警：MIC-715边缘推理模块（100TOPS算力）分析地质振动数据，准确率92%；

• V2X车路协同：矿卡定位数据通过ECU-1251网关上传云端，调度效率提升40%。
