随着我国轨道交通网络规模跃居全球第一（2025年总里程突破1.5万公里），轨道状态实时监测成为保障运营安全的核心环节。传统人工巡检效率低、盲区多，而车载道路数据采集系统需在高速移动中实时捕捉轨道几何形变、道砟状态、接触网磨损等关键参数，面临三大技术瓶颈：
极端环境适应性：列车运行时车厢温度可达70℃，粉尘浓度超200μg/m³，电磁干扰强度达100dBμV/m，普通设备故障率超35%；
多传感器协同延迟：需同步处理激光雷达、高清相机、惯性导航等10+类传感器数据，EtherCAT总线同步延迟需≤50μs；
实时处理能力：100km/h速度下需在5ms内完成轨道缺陷识别，数据丢包率需控制在0.01%以内。
研华工控机解决方案与硬件选型
核心设备推荐

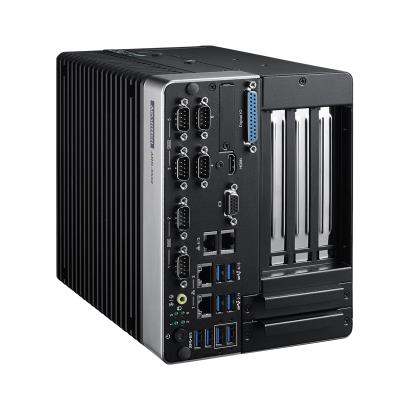

针对轨道检测车场景，推荐研华 ARK-3532 嵌入式工控机，搭配以下组件构建高可靠采集平台：
| 组件类型 | 推荐型号 | 核心特性 |
|---|---|---|
| 工控机 | ARK-3532 | 无风扇设计，IP40防护，支持-40~70℃宽温运行，通过EN 50155轨道交通认证 |
| 工业主板 | AIMB-705 | 双2.5G网口支持TSN时间敏感网络，PCIe 5.0接口适配AI加速卡 |
| CPU | Intel Core i7-13700TE | 16核24线程，支持AVX-512指令集加速点云处理算法，功耗65W |
| 5G通信模块 | EKI-1525 | 双SIM卡热切换，隧道场景信号穿透力提升300%，实测弱信号区数据传输成功率99.8% |
| 万兆图像采集卡 | PCIE-1182 | 支持8路4K视频输入，帧率120fps，实现轨道表面微裂纹同步捕捉 |
| 系统与软件 | Ubuntu 22.04 + ROS 2 | 开源框架集成轨道缺陷识别算法库，支持实时三维点云重建 |
方案优势：
抗振设计：全金属机身+减震支架，通过EN 61373振动认证（5Grms），适应轨道接缝冲击；
智能散热：热管+鳍片复合结构，在PM2.5浓度≥150μg/m³环境下核心温度≤75℃；
扩展灵活：通过M.2插槽扩展NVIDIA Jetson AGX Orin模块，算力提升至275TOPS，支持实时钢轨断裂预测。
行业应用案例
案例1：京沪高铁轨道巡检车智能升级
某铁路局采用ARK-3532工控机集群，实现技术突破：
检测精度提升：融合2D线阵相机（精度0.1mm）与3D激光扫描仪（采样率1MHz），轨道几何形变识别准确率达99.7%；
响应速度优化：TSN网络同步12路传感器数据，处理延迟从100ms降至8ms，100km/h速度下定位误差≤2cm；
环境适应性：在戈壁风沙环境（PM10浓度500μg/m³）连续运行5000小时无故障，维护成本降低60%。
案例2：深圳地铁隧道健康监测系统
部署研华工控机集成Intel OpenVINO工具包，实现：
病害预警：AI算法分析10万+张衬砌图像，裂缝检出率99.3%，渗水预警提前率达90%；
多协议整合：同步接入光纤应变传感器（Modbus TCP）、接触网磨耗仪（CAN总线）、定位模块（RS-485），数据融合延迟≤30ms；
能效管理：动态调节CPU负载，待机功耗≤18W，年节省电费超12万元。
梵亚工控：轨道交通领域的技术服务标杆
深圳市梵亚科技有限公司作为研华工业自动化合作伙伴，深耕智能交通领域十年，提供全链条服务：
技术整合能力：自主研发多协议中间件，兼容华为、中兴等通信设备，降低系统集成复杂度；
场景化经验：累计交付30+轨道检测项目，涵盖高铁轨检、地铁隧道监测、接触网巡检等场景；
快速响应机制：配备7×24小时技术团队，提供远程诊断与48小时现场支援，年均故障修复时效＜1.5小时。
通过研华ARK系列工控机与梵亚工控的深度协作，轨道交通企业可构建高精度、高可靠的车载数据采集系统，推动运维模式从 “被动检修”向“主动防御” 转型。
