一、行业背景与核心挑战
3C行业产品迭代加速，手机、智能穿戴设备等精密部件的检测精度要求已提升至±0.01mm级，传统人工目检方式面临效率低（CT＞5秒/件）、漏检率高（＞3%）、数据追溯难三大痛点。视觉检测技术虽能解决上述问题，但实际部署中仍面临：
算力瓶颈：4K图像实时处理需＞50 TOPS算力支持，传统设备难以满足AI模型推理需求；
环境适应性不足：车间粉尘、高频电磁干扰导致设备误检率提升15%；
协议兼容性差：多品牌机械臂、PLC与视觉系统难以实现毫秒级同步控制。
二、研华工控机解决方案：AIMB-523工业主板+AFE-R360视觉平台

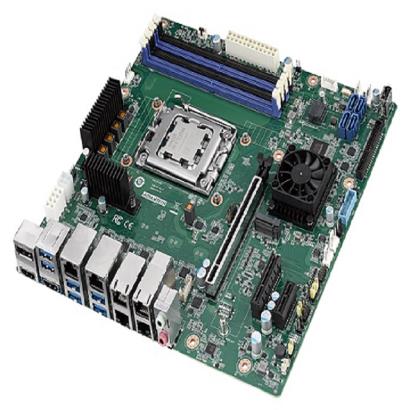

核心产品选型：研华AIMB-523工业主板
产品特性：
澎湃AI算力：搭载AMD Ryzen™嵌入式7000系列处理器（12核/24线程），集成128GB DDR5内存与PCIe 5.0接口，支持实时处理4K@120fps图像流；
全协议兼容：内置6个2.5GbE网口与8个USB 3.2接口，兼容EtherCAT、Profinet等工业协议，支持多轴机械臂同步控制；
工业级可靠性：通过-40℃~85℃宽温认证，抗冲击达5Grms，适应SMT车间高频震动环境。
配套硬件推荐
| 组件类型 | 推荐型号 | 核心功能 |
|---|---|---|

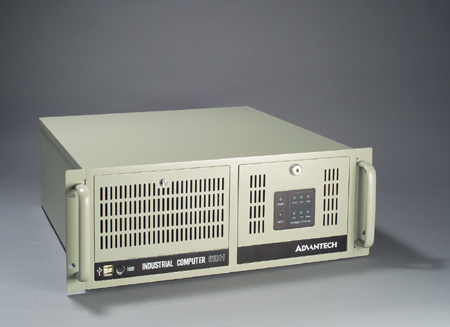

| 工控机箱 | 研华IPC-610H | 4U抗干扰机箱，支持14槽扩展 |
| 边缘视觉模块 | 研华AFE-R360 | 集成8路MIPI-CSI接口，支持360°全景视觉采集 |
| 运动控制卡 | 研华PCI-1285T | 支持5轴RTCP算法，轨迹精度±1μm |
| 工业交换机 | 研华EKI-7657C | 7+3G端口，支持X-Ring环网冗余（自愈＜10ms） |
| 操作系统 | Ubuntu Core 22 + OpenVINO™ | 硬实时内核，优化AI推理效率 |

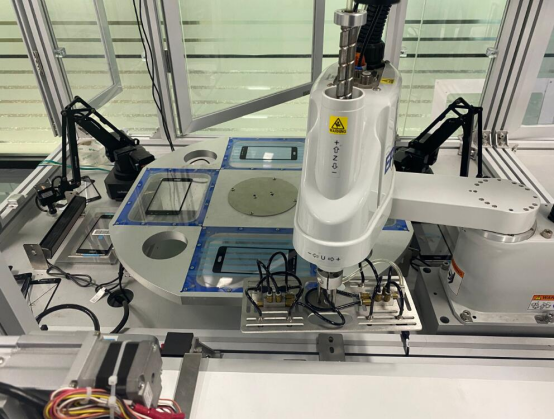

三、行业应用案例：某手机屏幕组装线智能质检升级
项目背景
某头部手机代工厂因传统检测设备误判率高（达8%），导致每月返工成本超200万元。项目需实现检测CT＜1秒/件、漏检率＜0.1%，并兼容多型号屏幕柔性切换。
解决方案
硬件部署：
采用AIMB-523主板+AFE-R360视觉平台，接入12台4K线阵相机；
部署EKI-7657C组建TSN网络，实现机械臂与相机同步误差＜0.5ms；
集成PCI-1285T控制卡，驱动6轴机械臂完成精密对位。
功能实现：
动态补偿算法：基于激光测距反馈调整相机焦距，适应0.1~1.2mm厚度屏幕；
多模型并行推理：利用OpenVINO™优化YOLOv7与ResNet50模型，缺陷识别准确率＞99.9%；
数据闭环管理：检测结果实时上传MES系统，生成工艺优化建议。
实施效果
检测效率提升600%，单线日产能从5万片增至30万片；
误判率降至0.05%，年节省返工成本超1500万元。
四、行业选型建议
针对不同检测场景，推荐研华工控机适配方案：
精密电子元件检测：
工控机：AIMB-219（无风扇设计+4K显示输出）
搭配：e-con Systems e-CAM81_CUR360（8MP HDR摄像头）
柔性生产线：
工控机：MIC-770V3（多PCIe扩展+EtherCAT支持）
搭配：EKI-3728交换机（节能以太网+VIP端口优先传输）
高粉尘车间：
工控机：ARK-3530L（IP65防护+宽压输入）
搭配：IMB-520工业存储（抗震抗硫化设计）
五、企业赋能：梵亚工控的垂直整合能力
深圳市梵亚科技有限公司作为研华工控机合作伙伴，深耕3C行业8年，提供硬件定制、视觉算法移植、产线数据中台搭建一站式服务。典型案例包括：
智能手表玻璃检测：集成AIMB-523与深度学习模型，实现0.01mm级划痕识别，替代进口设备成本降低40%；
TWS耳机腔体质检：部署AFE-R360视觉平台，通过3D点云重建技术，检测效率提升至1200件/分钟。
研华AIMB-523以高性能计算、全协议兼容、工业级可靠性为核心优势，为3C行业视觉检测提供从采集到决策的闭环解决方案。随着AI与边缘计算的深度融合，Box定制化工控机将推动质检系统向“感知-分析-优化”智能体演进，助力中国智造迈向“零缺陷”时代。
