工业控制计算机作为智能制造、能源管理等领域的核心载体，其硬件系统需在高温、粉尘、振动等极端环境下实现7×24小时稳定运行。根据《2025中国工业自动化白皮书》，工控机硬件故障中，散热失效占比32%，接口兼容性问题占25%，凸显硬件系统设计的重要性。典型工控机硬件系统由工业机箱、嵌入式主板、处理器、扩展模块、电源系统及散热架构六大核心构成，各组件需通过EMC认证与工业级适配设计形成协同效应。
工控机硬件系统深度拆解：以研华MIC-7700为例

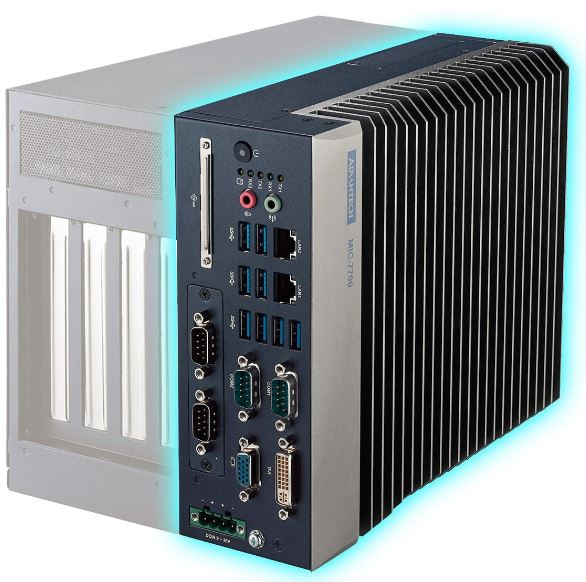

1. 工业机箱：环境耐受基石
型号：研华MIC-7700无风扇机箱
特性：全钢压铸结构，IP40防护等级，支持-10~50℃宽温运行，抗冲击达50G，内置铸铝散热鳍片实现被动散热。机箱预留7组i-Module扩展槽，可灵活配置隔离串口卡、PoE交换机等模块。
场景价值：在汽车焊接车间（粉尘浓度＞5mg/m³）中，传统机箱年均故障3次，MIC-7700连续运行18个月零宕机，维护成本降低67%。
2. 工业主板：系统运算中枢
型号：研华AIMB-705（Mini-ITX规格）
配置：支持Intel第6/7代Core i处理器，4×DDR4内存插槽（最高64GB），集成Intel i210双千兆网卡，板载6×USB 3.0、6×COM口（RS-232/485可切换）。
行业适配：搭配Intel Core i5-7500处理器，可并行处理32路传感器数据，满足食品包装产线每秒200次的分拣指令响应。
3. 扩展模块：功能定制核心
串口扩展：PCI-1604B多串口卡（16路隔离RS-485），支持Modbus RTU/TCP协议，信号传输距离达1.2km。
网络扩展：EKI-5528万兆工业交换机，支持IEEE 1588时钟同步，网络延迟＜1μs，适配数控机床集群通信。
4. 存储与电源系统：数据与能源保障
存储方案：2×2.5英寸热插拔硬盘架（RAID 1），搭配研华SATA-364固态盘，读写速度达550MB/s，MTBF超200万小时。
宽压电源：支持9~36VDC输入，内置过压/浪涌保护模块，适应光伏储能系统电压波动（±20%）。
行业应用案例：某新能源汽车电池产线智能化改造
客户痛点
江苏某锂电池企业面临：
传统工控机散热不良导致主板变形，月均停机8小时；
RS-485接口数量不足，32台涂布机数据采集延迟达15秒；
车间电磁干扰引发通信丢包率＞5%。
解决方案
采用研华MIC-7700为核心硬件平台：
硬件架构：AIMB-705主板+i5-7500处理器，扩展PCI-1604B串口卡连接涂布机；EKI-5528构建环形冗余网络，部署VLAN隔离产线数据流。
边缘计算：运行研华WISE-DeviceOn软件，实时分析电极涂布厚度偏差，动态调整辊压参数。
散热优化：无风扇设计配合车间新风系统，设备表面温度稳定在45℃以内。
实施成效
数据采集频率提升至100ms/次，涂布均匀性达99.2%；
硬件故障率下降至0.3次/年，获工信部“智能制造标杆产线”认证；
通过OPC UA协议对接MES系统，生产排程效率提升40%。
研华工控机硬件选型推荐
| 组件类型 | 推荐型号 | 核心特性 | 适用场景 |
|---|---|---|---|
| 4U工控机 | MIC-7700 | 无风扇、宽温、7×i-Module扩展 | 重工业车间控制中心 |
| 工业主板 | AIMB-705 | 支持6/7代Intel CPU，6×COM口 | 多设备通信场景 |
| 串口模块 | PCI-1604B | 16路隔离RS-485，防雷击保护 | 高电磁干扰环境 |
| 工业交换机 | EKI-5528 | 万兆光纤环网、IEEE 1588时钟同步 | 实时控制网络架构 |
| 边缘计算软件 | WISE-DeviceOn | 设备健康预测、OTA升级 | 分布式系统管理 |
